Одноэтажный дом из газоблока ECOTON площадью 137 м²
Одноэтажный жилой дом общей площадью 137 м² — это проект для комфортной жизни одной семьи. Дом спроектирован из автоклавного газоблока ECOTON и сочетает просторную общую зону, три спальни, технические помещения и удобные входные пространства.
Планировка получилась спокойной и понятной: здесь нет лишних коридоров и случайных помещений. Каждая зона работает на повседневный комфорт — от большого семейного пространства кухни-гостиной до отдельной мастер-спальни.
Основные характеристики проекта
Планировка дома
Планировочное решение строится вокруг просторной кухни-гостиной площадью 49,19 м². Это центральная часть дома — место для семейных ужинов, отдыха, встреч с гостями и обычных уютных вечеров.
Жилая зона включает три спальни, в том числе мастер-спальню площадью 19,63 м². Также в доме предусмотрены два санузла, холл, теплогенераторная и тамбур. Такая компоновка делает проект удобным не только для выходных, но и для постоянного проживания.
Экспликация помещений
| Помещение | Площадь |
|---|---|
| Тамбур | 5,90 м² |
| Теплогенераторная | 5,30 м² |
| Холл | 13,08 м² |
| Санузел | 3,23 м² |
| Кухня-гостиная | 49,19 м² |
| Спальня | 12,08 м² |
| Спальня | 13,03 м² |
| Совмещённый санузел | 4,95 м² |
| Мастер-спальня | 19,63 м² |
| Крыльцо | 10,62 м² |
| Общая площадь дома | 137 м² |
Главная особенность проекта — одноэтажная компоновка. В доме удобно перемещаться, все помещения находятся на одном уровне, а просторная кухня-гостиная становится настоящим центром семейной жизни.
Что входит в проектную документацию
Проект включает комплект рабочих чертежей, который помогает заранее понять архитектуру дома, конструктивные элементы, фасады, кровлю, фундамент и спецификацию материалов.
Проще говоря, это не просто красивая картинка будущего дома. Это рабочая база для строительства, расчётов и общения со специалистами на площадке.
Документация помогает быстрее перейти от идеи к расчёту материалов, подбору решений и подготовке строительных работ.
Состав проекта
Планировочная часть
- Общие данные.

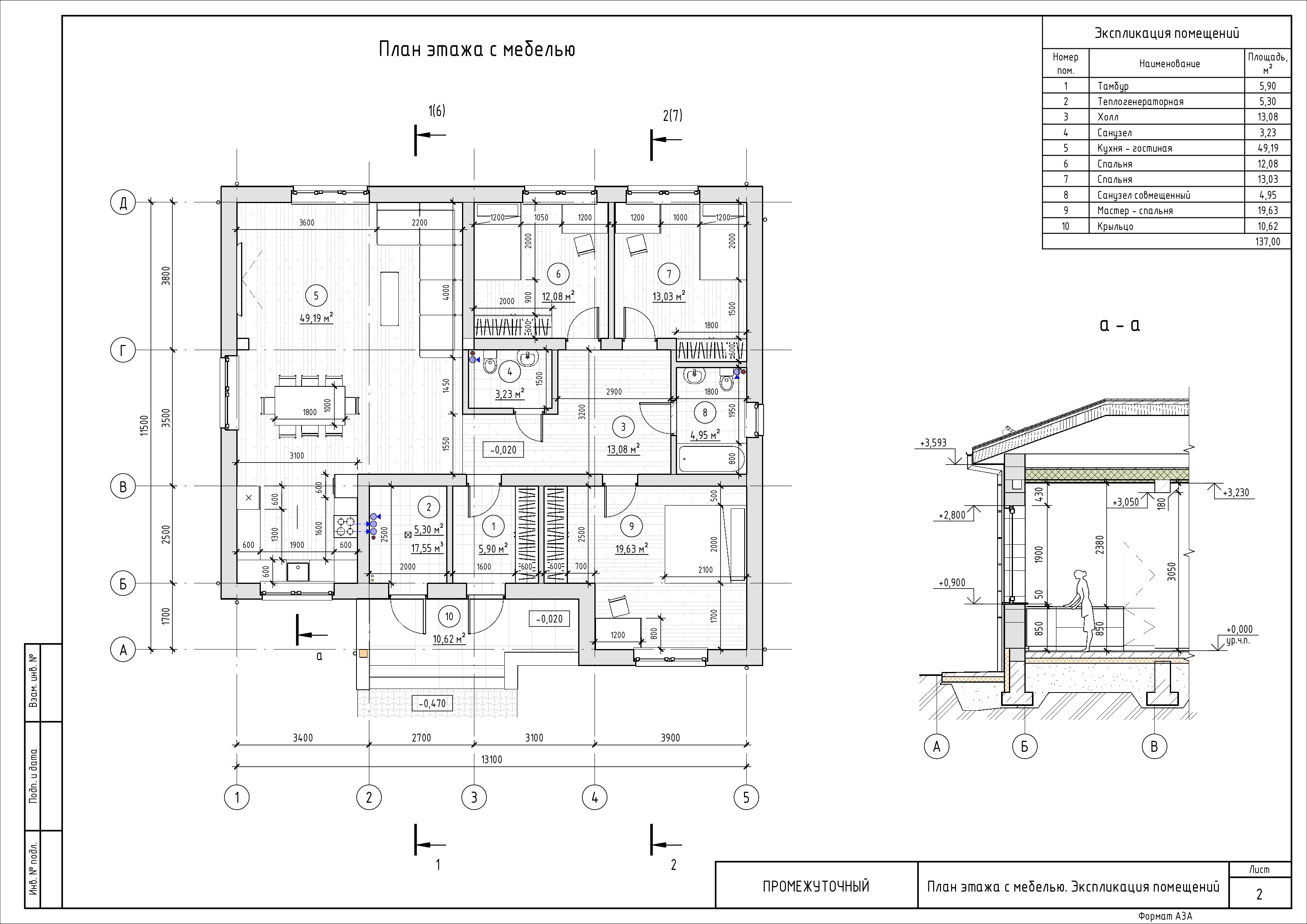

- План этажа с мебелью.
- Экспликация помещений.
- Обмерочный план этажа.
- Маркировочный план.
Конструктивная часть
- План фундамента.
- Схема утепления основания.
- План кровли.
- Разрез 1-1.
- Разрез 2-2.
- Узел 1: конёк.
- Узел 2: карнизный свес.
- Узел 3: фундамент.
- Узел 4: крыльцо.
Инженерные и монтажные элементы
- Короба инженерных коммуникаций Кб-1, Кб-2, Кб-3.
- Узел установки окна.
- Эскизы окон.
- Ведомость оконных и дверных проёмов.
Фасады и визуальная часть

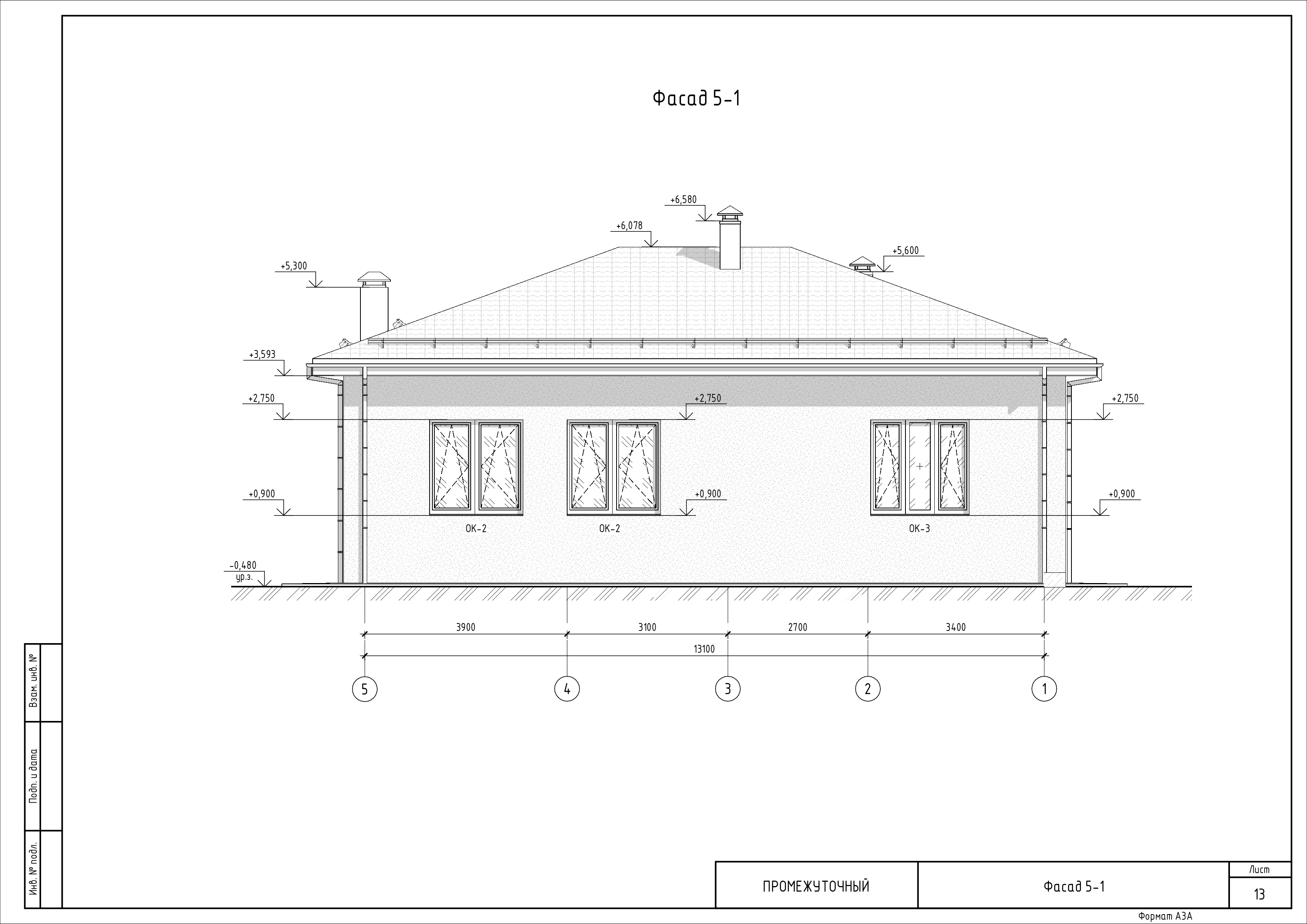

- Фасад 5-1.

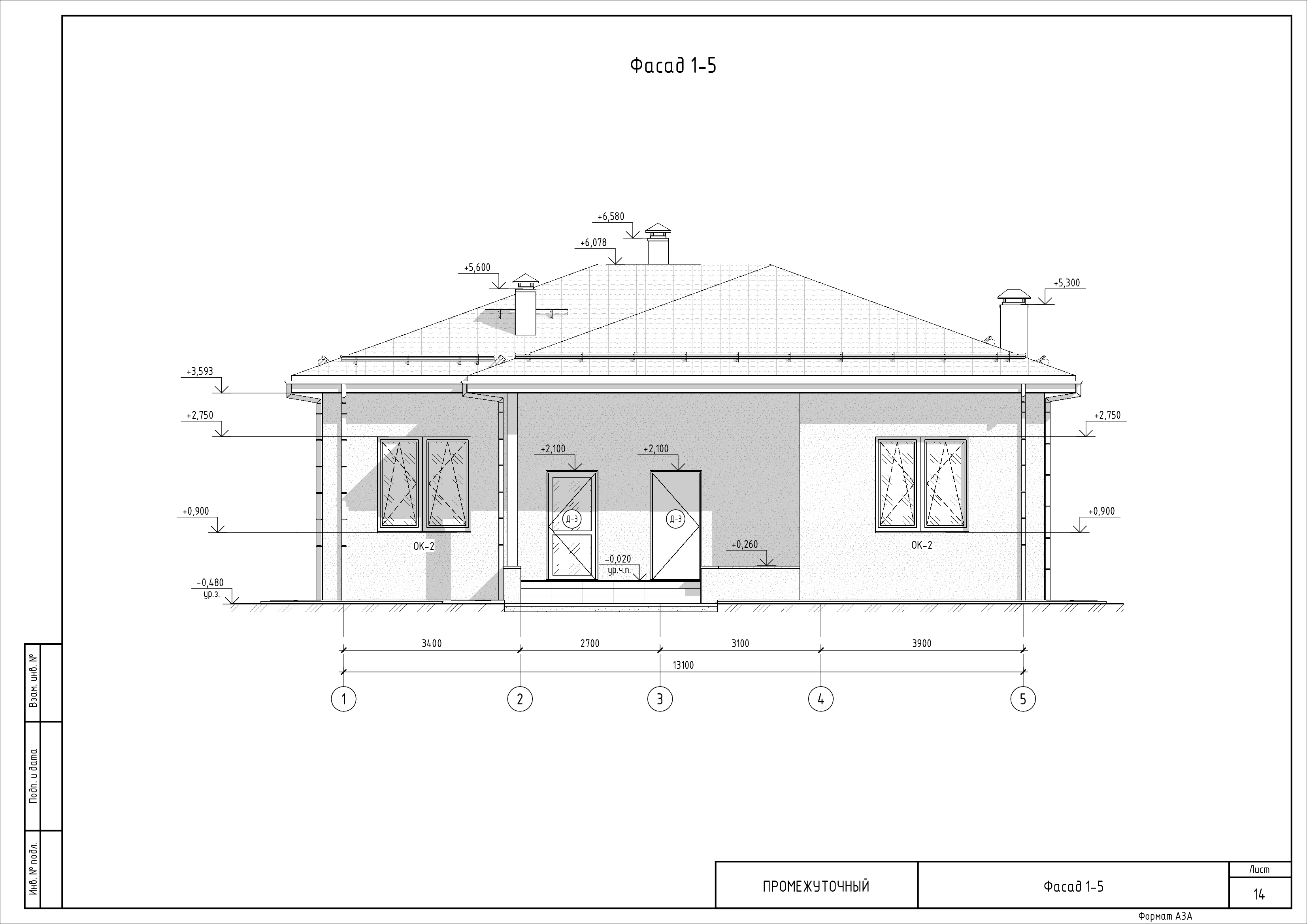

- Фасад 1-5.

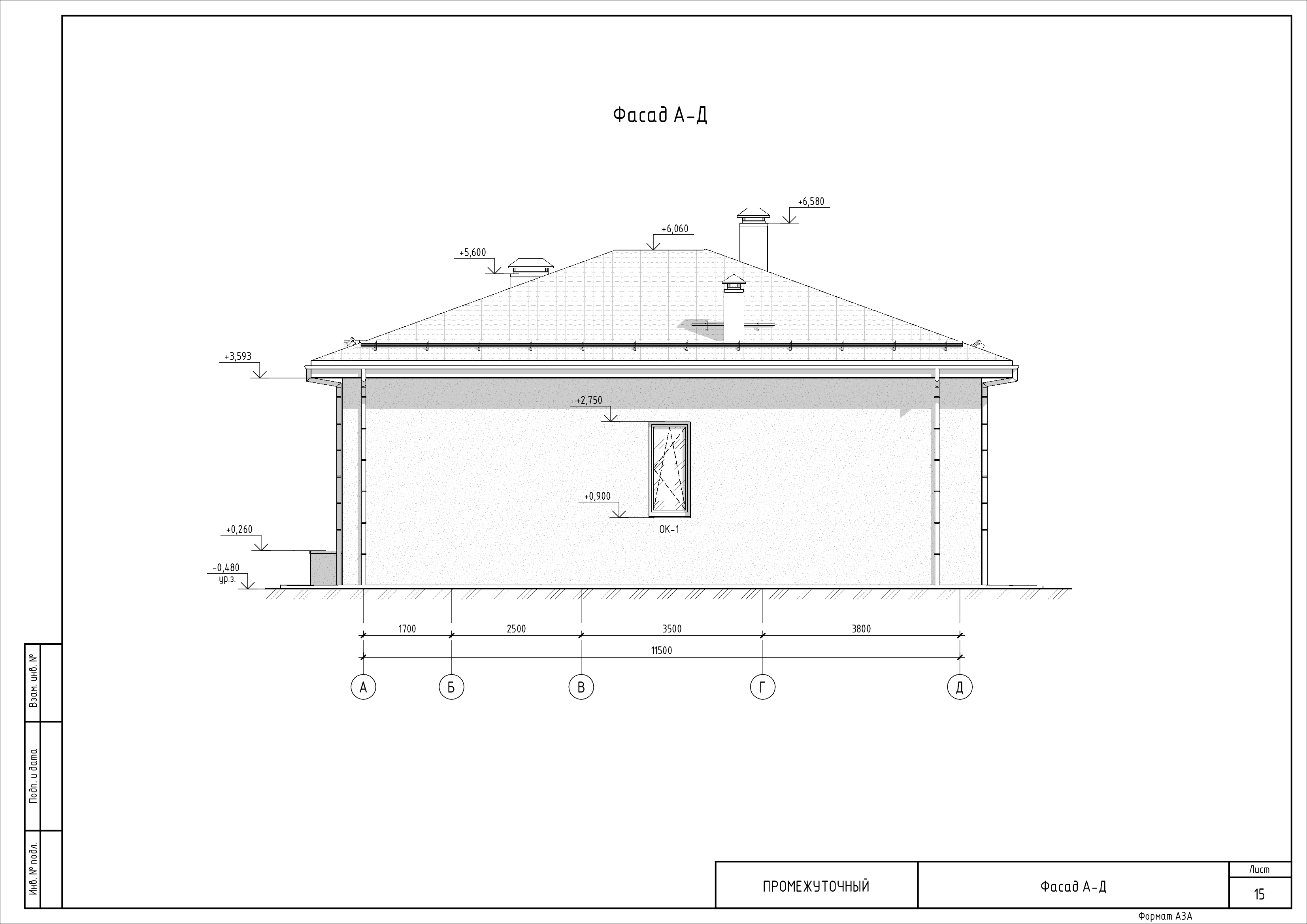

- Фасад А-Д.

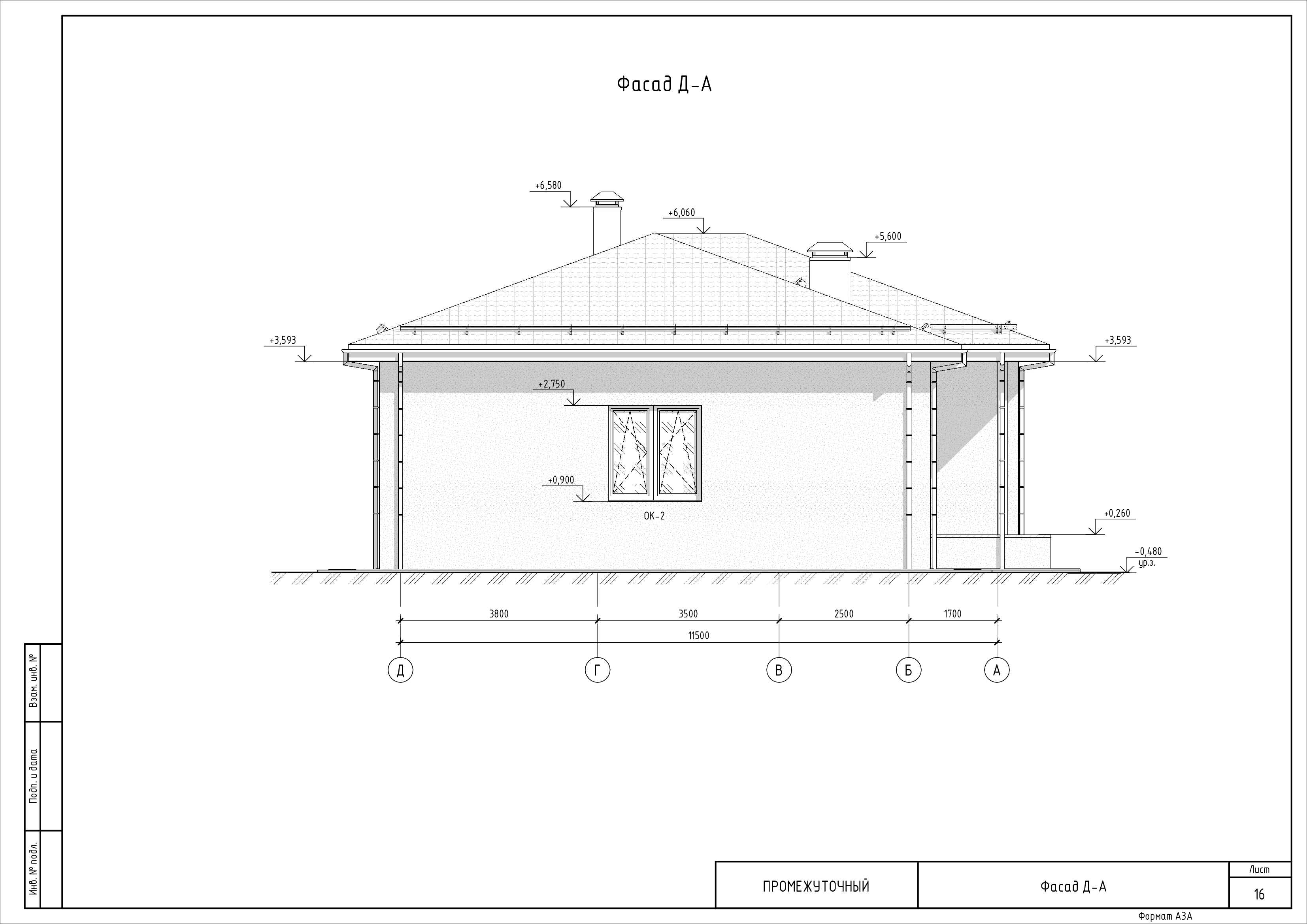

- Фасад Д-А.

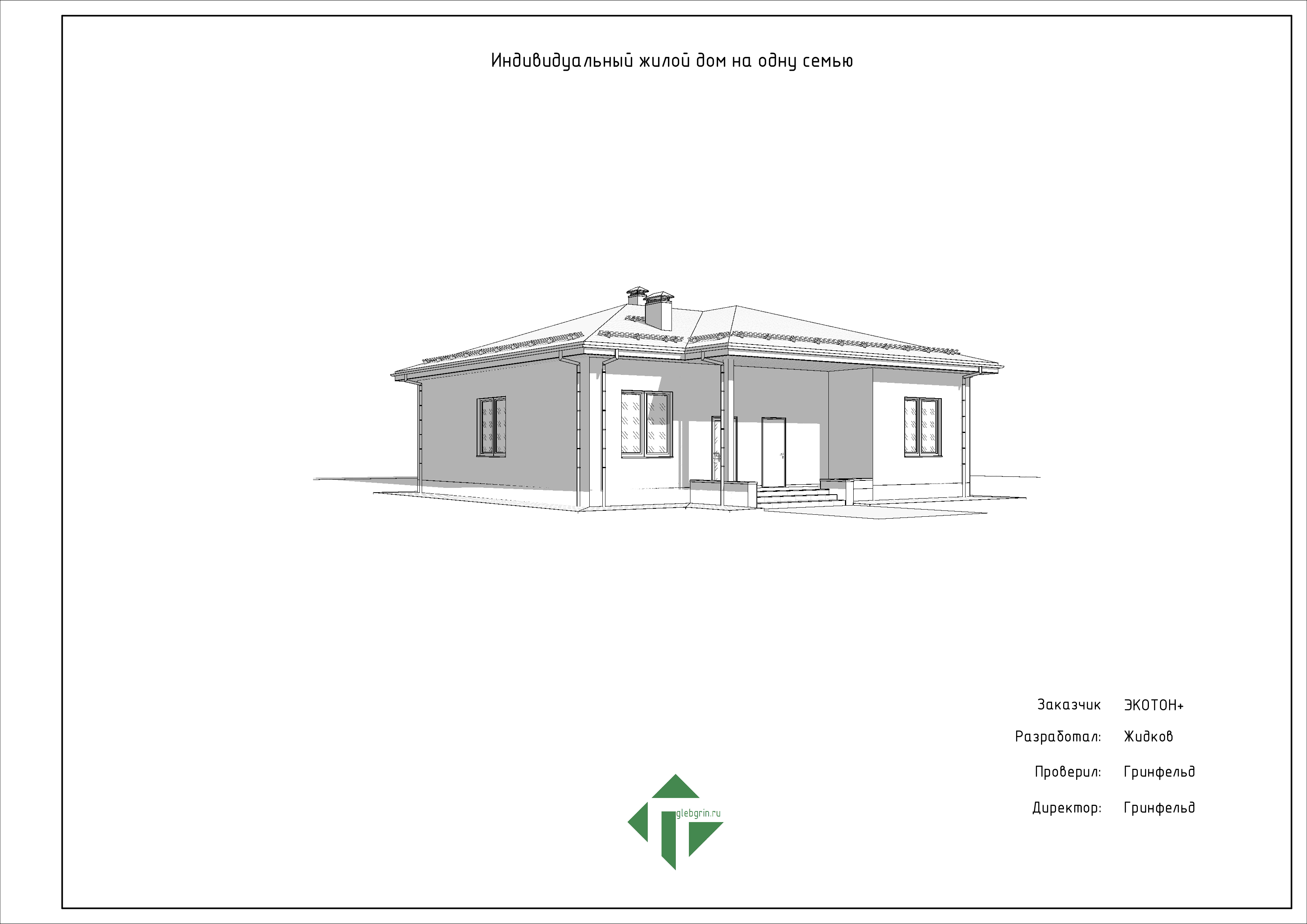

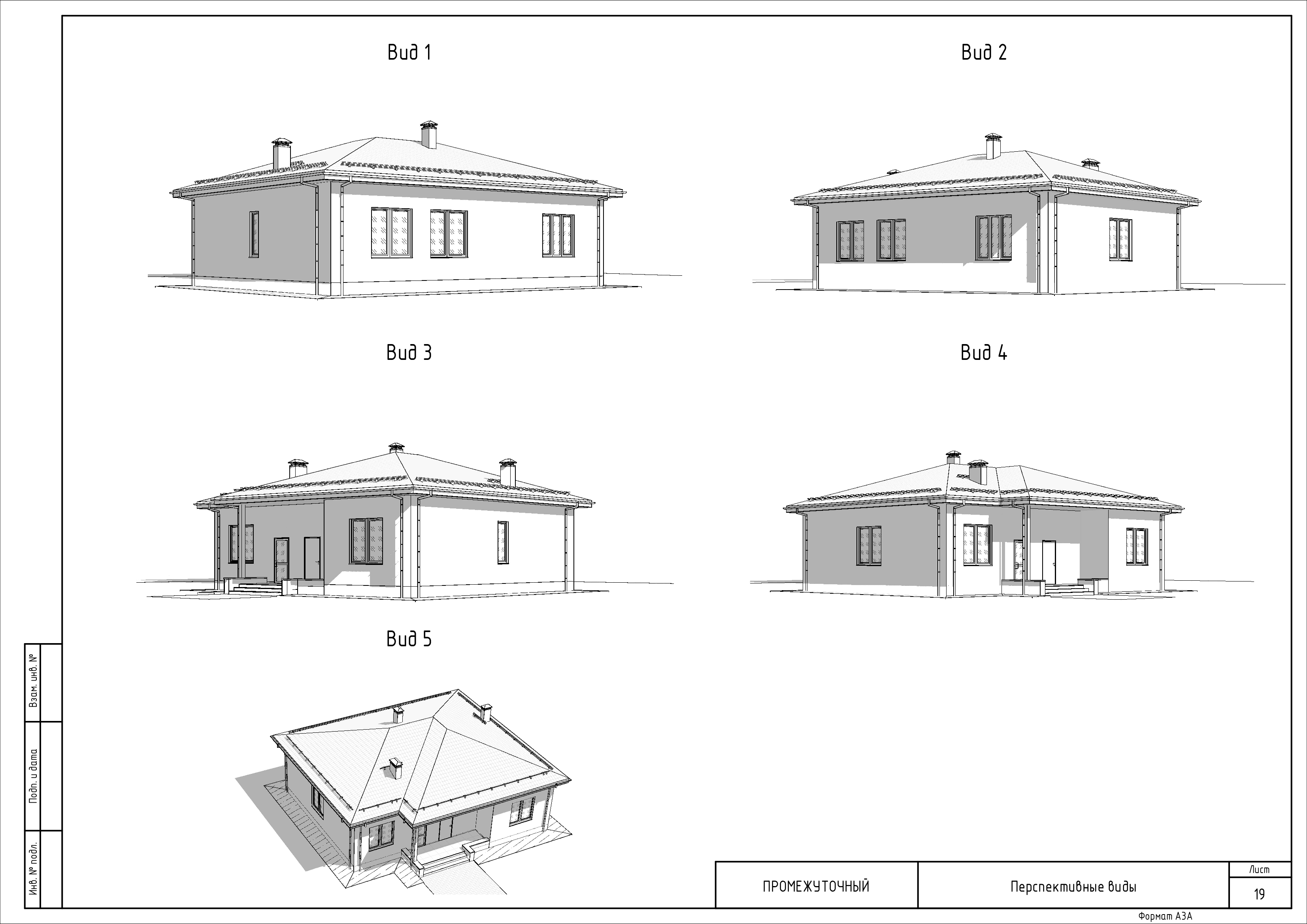

- Перспективные виды.
Материалы
- Спецификация материалов.
Итог
Комплект закрывает основные вопросы по архитектуре и рабочей части проекта: от планировки помещений до конструктивных узлов и фасадных решений.
Проект дома за 0 тенге при покупке газоблока ECOTON
При покупке газоблока ECOTON вы можете получить проект дома бесплатно. Это удобный способ начать строительство с готовой документацией и заранее рассчитать потребность в материалах.
В предложение входит эскизный и рабочий проект дома с чертежами и спецификациями. Такой формат помогает быстрее перейти от идеи к реальным шагам: расчёту блоков, подбору материалов и подготовке к строительству.
Проект предоставляется бесплатно при покупке газоблока ECOTON в рамках условий предложения.
Почему это удобно
Хотите рассчитать газоблоки для этого проекта?
Обратитесь к менеджерам ECOTON, уточните условия получения проекта за 0 тенге и рассчитайте объём материалов для строительства.
