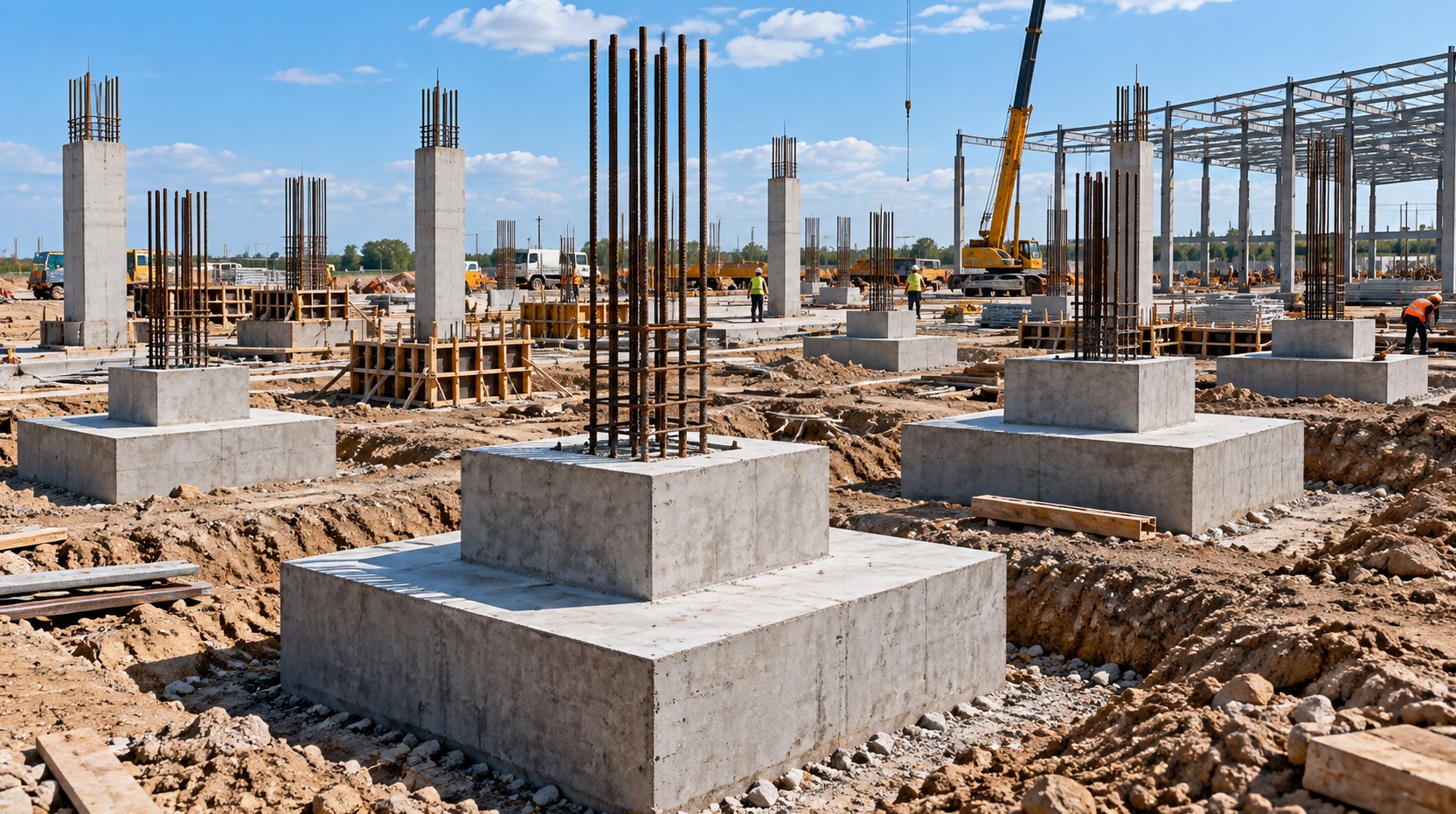

Фундамент под колонну — один из ключевых элементов несущей системы здания. Он воспринимает нагрузки от вертикальных опор и передаёт их на грунтовое основание, обеспечивая устойчивость всей конструкции.
Такие фундаменты широко применяются при строительстве промышленных зданий, складских комплексов, торговых объектов и сооружений с каркасной системой.
В зависимости от типа колонн, характеристик грунта и проектных нагрузок основания могут различаться по конструкции, размерам и способу изготовления.
Разберём основные виды фундаментов под колонны, особенности их устройства и факторы, которые необходимо учитывать при проектировании.
Что такое фундамент под колонну?
Фундамент под колонну — это конструкция, предназначенная для восприятия и передачи на грунт нагрузок от отдельных вертикальных несущих элементов здания.
Колонны являются важной частью каркасной системы. Они принимают нагрузки от перекрытий, покрытия, балок и других конструкций, передавая их на фундамент.
В зависимости от проектного решения фундамент может включать следующие элементы:
- Подошва фундамента — нижняя часть конструкции, через которую нагрузка распределяется на грунт.
- Подколонник — верхний элемент фундамента, предназначенный для установки и закрепления колонны.
- Стакан — специальное углубление, в котором фиксируется сборная железобетонная колонна.
Стакан предусматривается не во всех конструкциях. Например, при установке стальных колонн чаще применяются анкерные соединения.
Размеры и конфигурация основания определяются расчётом с учётом нагрузок, особенностей здания и несущей способности грунта.
Основные виды фундаментов под колонны
Фундаменты различаются по конструктивному исполнению, способу изготовления и типу устанавливаемых колонн.

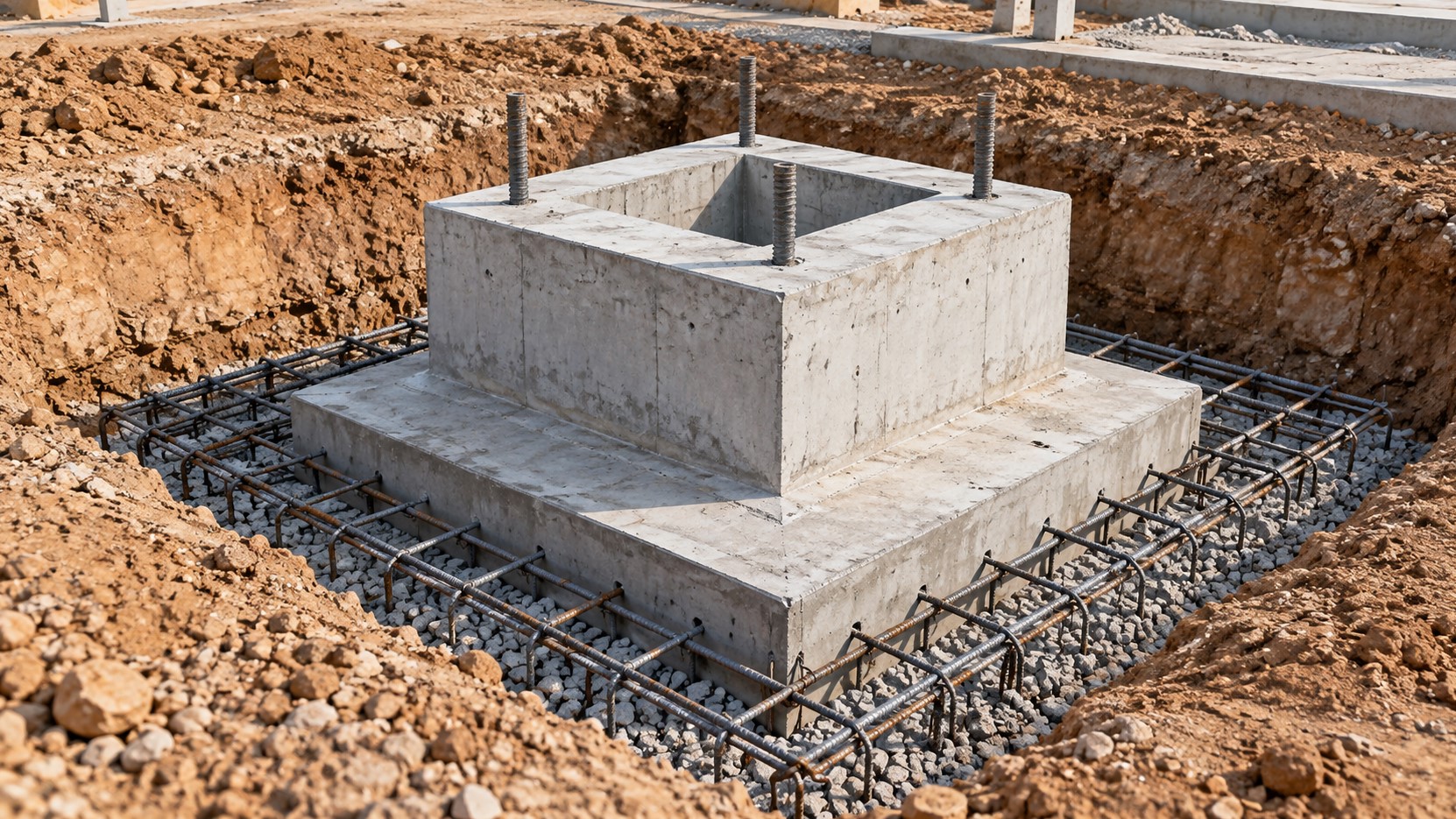

Стаканный фундамент
Стаканный фундамент представляет собой железобетонное основание со специальным углублением для установки колонны.
Такие конструкции часто применяются при строительстве зданий со сборным железобетонным каркасом.
Нижняя часть фундамента распределяет нагрузку на грунт, а стакан обеспечивает размещение и закрепление вертикальной опоры.
После установки колонну выверяют в проектном положении, а пространство между её поверхностью и стенками стакана заполняют предусмотренным проектом материалом.
Стаканные фундаменты могут иметь ступенчатую форму, позволяющую распределять нагрузки через основание.
Монолитный фундамент
Монолитные фундаменты изготавливаются непосредственно на строительной площадке.
Для их устройства подготавливают основание, устанавливают арматурный каркас и опалубку, после чего выполняют бетонирование.
Такая технология позволяет создавать конструкции различных размеров и конфигураций в соответствии с проектными нагрузками.
Монолитные основания применяются как для железобетонных, так и для металлических колонн.
Сборный фундамент
Сборные фундаменты состоят из железобетонных элементов, изготовленных в заводских условиях.
Готовые конструкции доставляют на строительную площадку и устанавливают в проектное положение с использованием грузоподъёмной техники.
Преимуществом такого решения является сокращение объёма монолитных работ на объекте.
Однако использование сборных элементов требует точной подготовки основания, соблюдения монтажных допусков и правильного устройства соединений.
Свайный фундамент под колонну
Свайные основания применяются в случаях, когда верхние слои грунта не обеспечивают необходимые условия для устройства фундамента мелкого заложения либо применение свай обосновано расчётом.
Нагрузка от колонны передаётся через ростверк на сваи, которые взаимодействуют с грунтом.
Количество, размеры и расположение свай определяются инженерными расчётами.

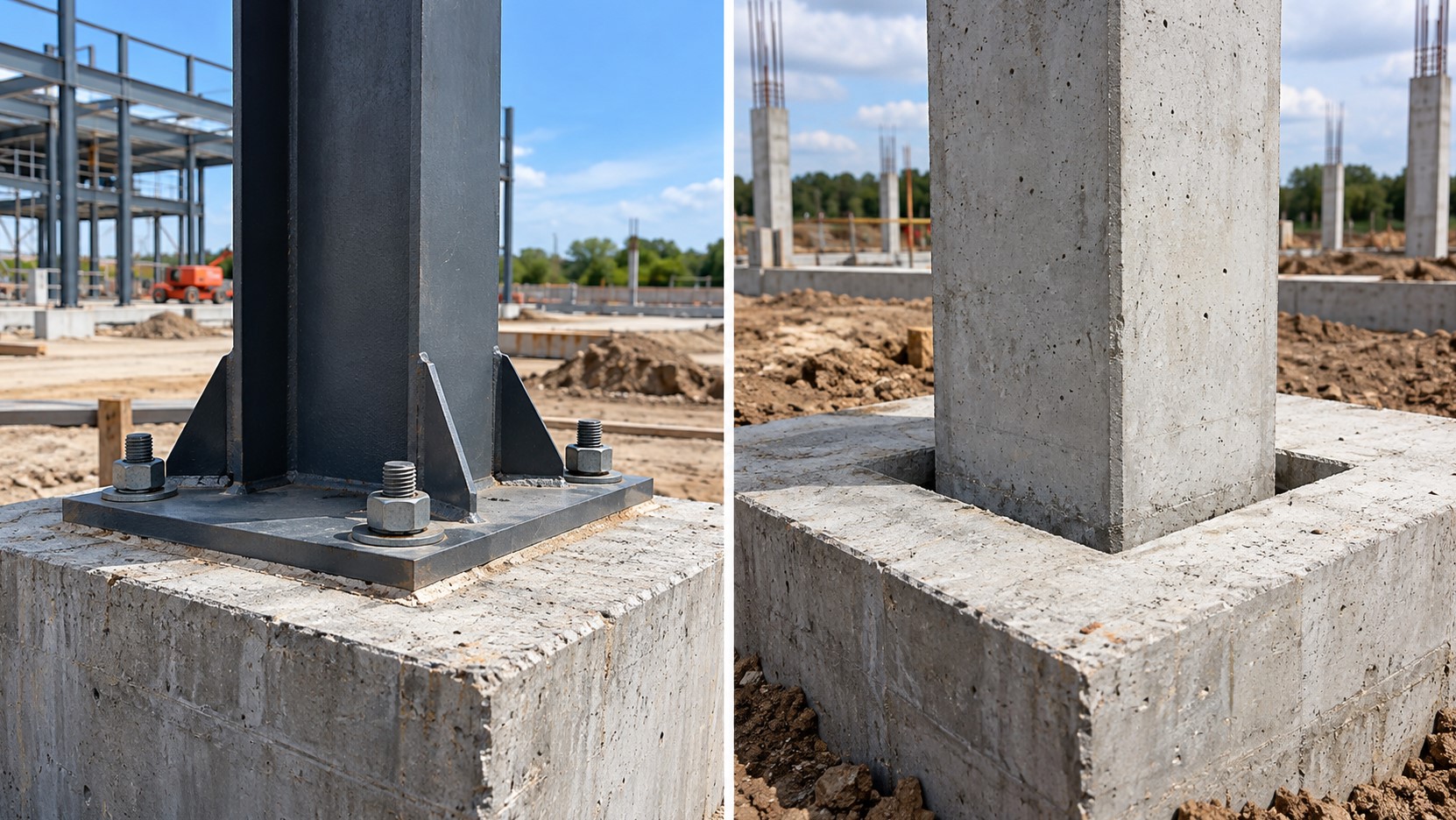

Фундаменты под металлические и железобетонные колонны
Способ крепления колонны к фундаменту зависит от материала и конструкции вертикальной опоры.
Фундамент под металлическую колонну
Металлические колонны обычно закрепляются на железобетонном основании с помощью анкерных болтов.
В нижней части колонны предусматривается опорная плита, через которую усилия передаются на фундамент.
При устройстве основания особое внимание уделяется точности расположения анкеров.
Отклонения от проектных размеров могут усложнить монтаж металлического каркаса и потребовать дополнительных работ.
После установки колонны и выверки её положения пространство под опорной плитой при необходимости заполняют специальным подливочным составом.
Фундамент под железобетонную колонну
Для сборных железобетонных колонн часто применяются стаканные фундаменты.
Колонну устанавливают в подготовленное углубление, выверяют по вертикали и закрепляют в соответствии с проектом.
При монолитном строительстве колонна может быть связана с фундаментом через арматурные выпуски и предусмотренные конструктивные соединения.
Основание под фундамент колонны
Надёжность фундамента во многом зависит от характеристик грунта, на который передаются нагрузки.
Перед проектированием необходимо провести инженерно-геологические изыскания и определить основные параметры грунтового основания.
К ним относятся:
- Состав и тип грунта.
- Прочностные и деформационные характеристики.
- Уровень подземных вод.
- Глубина сезонного промерзания.
- Возможность неравномерных осадок.
На основании полученных данных выбирают тип фундамента, глубину его заложения и необходимые размеры.
При устройстве фундаментов мелкого заложения может предусматриваться подготовка из песка, щебня или бетона. Её конструкция определяется проектом.
Важно учитывать, что фундамент должен не только выдерживать передаваемые нагрузки, но и обеспечивать допустимые деформации здания.
Технология устройства монолитного фундамента под колонну
Строительство монолитного железобетонного фундамента выполняется последовательно, с соблюдением проектной документации и требований к качеству работ.
Этап 1. Разметка строительной площадки
На подготовленном участке определяют положение осей здания и мест установки будущих колонн.
Разметка выполняется с использованием геодезических приборов, позволяющих обеспечить необходимую точность.
Этап 2. Земляные работы
В соответствии с проектом разрабатывают котлованы под отдельные фундаменты.
Глубина и размеры выемки определяются конструкцией основания и условиями строительства.
После разработки котлована проверяют состояние грунта на проектной отметке.
Этап 3. Подготовка основания
При необходимости устраивают предусмотренный проектом подготовительный слой.
Основание выравнивают и уплотняют в соответствии с требованиями проектной документации.
Для монолитных железобетонных фундаментов может применяться бетонная подготовка, обеспечивающая удобство последующих арматурных и опалубочных работ.

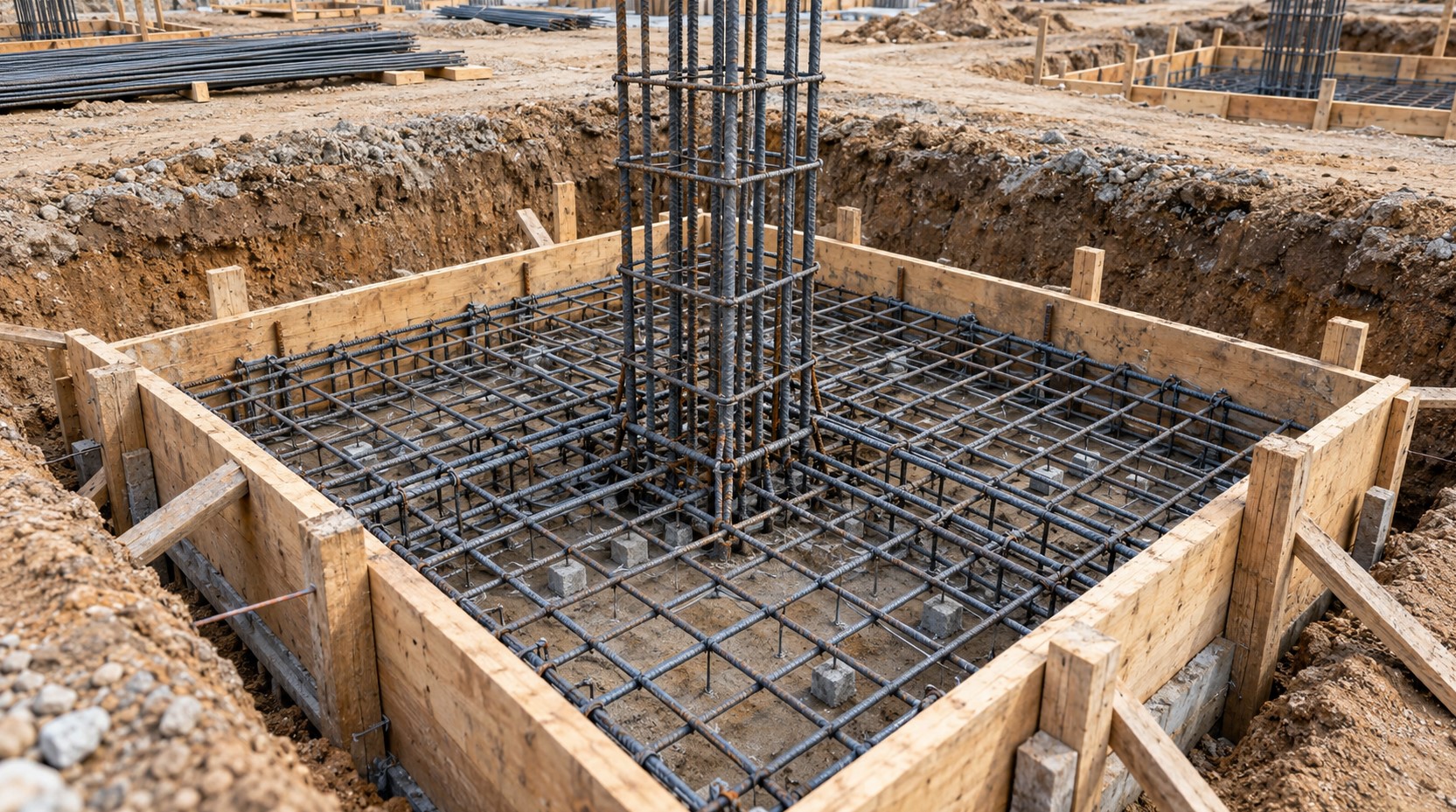

Этап 4. Армирование и установка опалубки
Арматурные каркасы устанавливают в соответствии с рабочими чертежами.
Армирование необходимо для восприятия растягивающих усилий, возникающих в железобетонной конструкции.
При монтаже контролируют расположение арматуры, защитный слой бетона и надёжность фиксации элементов.
Опалубка должна обеспечивать проектную форму и размеры фундамента, а также сохранять устойчивость во время бетонирования.
Этап 5. Бетонирование
После проверки арматуры и опалубки выполняют укладку бетонной смеси.
Класс бетона по прочности, морозостойкости и водонепроницаемости назначается проектом.
Во время бетонирования необходимо обеспечить качественное уплотнение смеси, чтобы исключить образование крупных пустот и дефектов.
После укладки бетона выполняют мероприятия по уходу за ним с учётом температуры и условий окружающей среды.

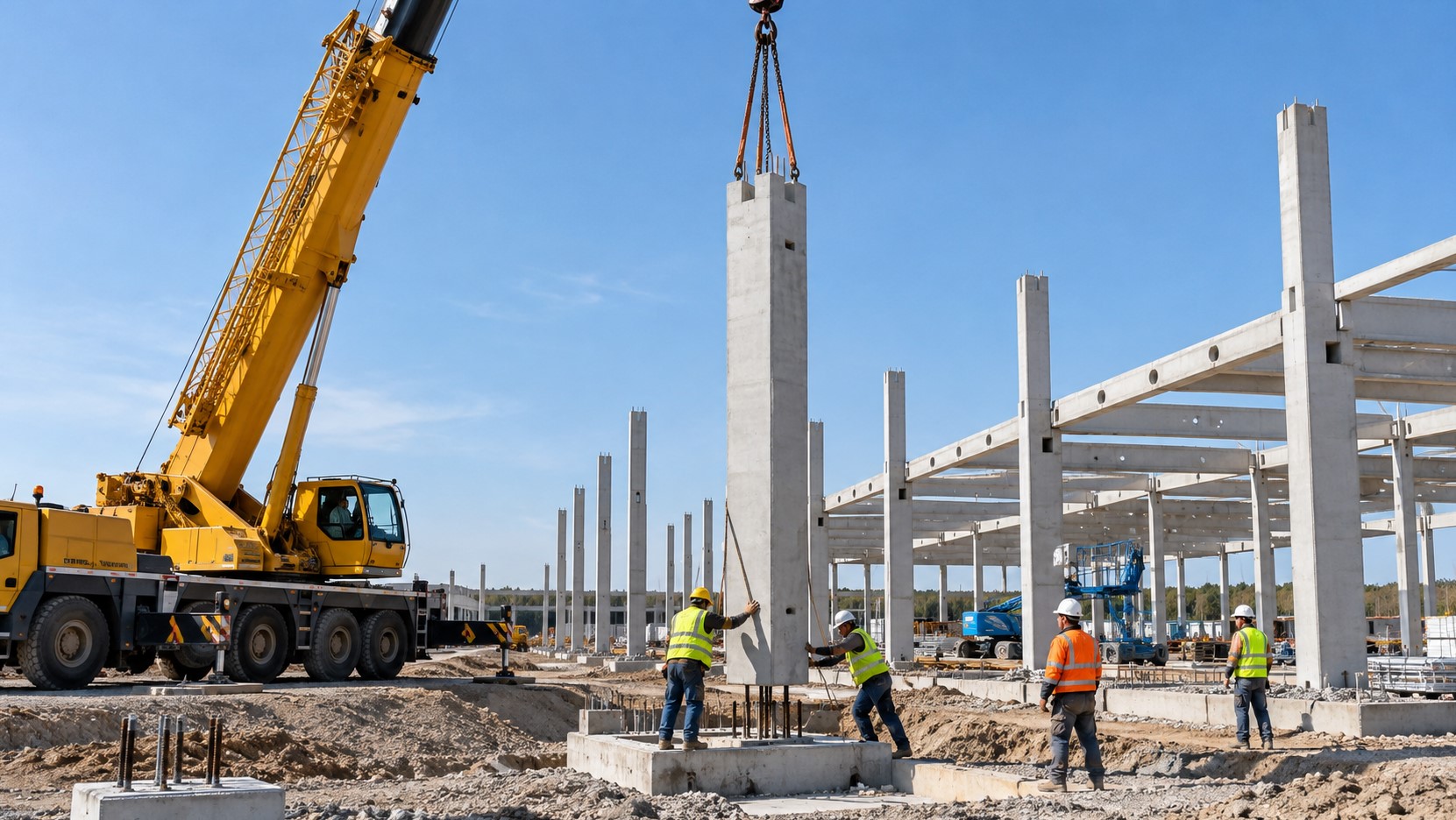

Этап 6. Монтаж колонн
Монтаж колонн выполняется после достижения фундаментом необходимой прочности и завершения предусмотренных подготовительных работ.
Способ установки зависит от типа опоры.
Металлические колонны закрепляют с использованием проектных анкерных соединений. Сборные железобетонные колонны могут устанавливаться в стаканы фундаментов.
После монтажа проверяют положение колонн по осям и вертикали, а также качество соединений.
Как выбрать фундамент под колонну?
Выбор конструкции зависит от совокупности инженерных и эксплуатационных факторов.
Прежде всего учитываются нагрузки, которые колонна передаёт на фундамент. Это не только вертикальные усилия от массы здания, но и горизонтальные воздействия, изгибающие моменты и другие расчётные нагрузки.
Также необходимо учитывать тип колонн, характеристики грунта, наличие подземных вод и особенности строительной площадки.
Например, при подходящих грунтовых условиях могут использоваться отдельно стоящие фундаменты мелкого заложения.
Если верхние слои грунта обладают недостаточной несущей способностью или ожидаются недопустимые осадки, рассматривают свайные и другие конструктивные решения.
Окончательный выбор выполняется на основании инженерных расчётов и технико-экономического сравнения вариантов.
Расчёт фундамента под колонну
Расчёт является обязательным этапом проектирования, поскольку от него зависят размеры основания, количество арматуры, класс бетона и общая надёжность конструкции.
При проектировании определяют нагрузки от здания и проверяют работу фундамента совместно с грунтовым основанием.
В частности, расчёты включают:
- Определение вертикальных и горизонтальных нагрузок.
- Учёт изгибающих моментов и возможного внецентренного приложения усилий.
- Проверку несущей способности грунтового основания.
- Оценку осадок и возможных неравномерных деформаций.
- Расчёт прочности железобетонных элементов, включая продавливание и изгиб.
- Подбор армирования и конструктивных размеров.
Особое значение имеет характер передачи нагрузки.
При центральном нагружении усилие приложено по оси опоры. При внецентренном нагружении возникают дополнительные моменты, влияющие на распределение давления под подошвой фундамента.
Поэтому размеры основания нельзя определять только по массе колонны или приблизительной площади её сечения.
Расчёт должен учитывать работу всей несущей системы здания.
Основные ошибки при устройстве фундамента
Даже правильно спроектированная конструкция может потерять часть своих эксплуатационных характеристик при нарушении технологии строительства.
К распространённым ошибкам относятся неправильная подготовка грунтового основания, отклонения от проектных размеров, нарушение расположения арматуры и использование бетонной смеси, не соответствующей проекту.
При монтаже металлических колонн особое внимание необходимо уделять точности установки анкерных болтов.
Для стаканных фундаментов важны правильное положение колонны, качество замоноличивания соединений и соблюдение монтажных допусков.
Кроме того, необходимо обеспечивать надлежащий уход за бетоном и контролировать его прочность перед выполнением последующих работ.
Фундамент под колонну — ответственный элемент строительной конструкции, обеспечивающий передачу нагрузок от каркаса здания на грунтовое основание.
В строительстве применяются монолитные, сборные, стаканные и свайные фундаменты, выбор которых зависит от особенностей сооружения и инженерно-геологических условий.
Для металлических и железобетонных колонн используются различные способы закрепления, требующие соблюдения проектных решений и точности монтажа.
Надёжность фундамента определяется качеством инженерных расчётов, правильным выбором конструкции и соблюдением технологии строительства.
